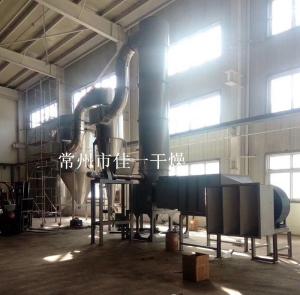

碳酸锌闪蒸干燥机

发表时间:2019-12-31

五、技术参数

1、物料名称:碳酸锌

2、物料初水份:56%;

3、成品要求含水量:≤2%;

4、水份形式:表面水

5、物料比重:0.4

6、物料颗粒度:200目

7、干燥热源:采用80万大卡间接燃煤热风炉加热,

8、干品产量:

9、热风进风温度:250-300℃;出口温度80-100℃

10、回收方式:采用高效旋风分离器组和布袋除尘器,料斗采用气锤振动迅速下料防止积料。

11、控制方式:任意设定自动控制进风温度,数显进出风温度,按钮开关控制,加料采用电磁调速控制。

12、材质:物料接触处不锈钢304制作,其余为碳钢制作。

六、XSG-10型闪蒸干燥机主要设备配置清单

序号

名称

规格型号

材质

数量

备注


一、送风系统

1

空气过滤器

    1000*1000*400

外壳碳钢/无纺布

1



2

鼓风机

4-72-5

碳钢

1

P=15KW(带调风阀)


3

变径管


碳钢

1

t=2mm


4

燃煤间接热风炉

80万大卡

内锅炉钢/碳钢

1

煤耗量:200Kg/h左右,配套引烟风机7.5Kw


二、主机干燥系统


1

闪蒸主机,总高度7.15米,切向,底座,进风涡壳,水冷却夹套(油冷保护轴承)

XSG10直径1000mm内壁304, t=3.0mm,

外包碳钢t=2mm,

物料经过处不锈钢304制作,外包碳钢

1

搅拌电机P=15KW

采用气密封及机械密封




2

主轴


45

1

精加工件


3

破碎刀


不锈钢t=12mm

1

精加工件


4

轴承座


铸件

1

精加工件


5

保温


超细玻璃棉

1

厚度60mm


6

螺旋加料器

P=3.0KW

物料经过处为不锈钢304制作

1

输料管Φ180电磁调速,料斗304,螺旋叶片t=3mm


7

加速旋流

2mm

不锈钢304制作

1

控制出口物料的粒度及湿度(特制)


三、收料系统

1

双旋风分离器组带变径,料仓

2-CZT1000

t=3.0mm

物料经过处为不锈钢 304制作

1

支架碳钢


2



连接管道

Φ500t=2mm

不锈钢304制作

1




90度弯头

Φ500*R800 t=2.0mm

不锈钢制作

2

  主机至旋风之间


3

脉冲布袋除尘器(带脉冲控制仪,脉冲阀)

MC140-2000 t=3.0mm,过滤面积105m2

物料经过处为不锈钢制作

1

脉冲电磁阀G1"空压机用户自备空气量:1.2m3/min压力:0.7~0.8MPa)


4

星形卸料器

TFGFY5

物料经过处为不锈钢304制作

2

P=0.75KW


5

气锤

SK40

碳钢

6

料斗安装


6

花板

φ2300

不锈钢制作

2

t=6.0mm采用碳钢加强


7

喷吹管

G1"

碳钢

1



8

料桶


不锈钢制作

1

配套真空蝶阀


9

气包

Φ219

碳钢无缝管

2



四、引风系统

1

连接管道

Φ500/R800

t=2.0mm

碳钢

2

布袋除尘器与引风机之间


2

引风机

9-26 9D

碳钢

1

P=30KW(带调风阀)


3

电控柜


外壳碳钢

1

电器为正泰产品
