你了解圆盘桨叶干燥机吗
2019-01-07

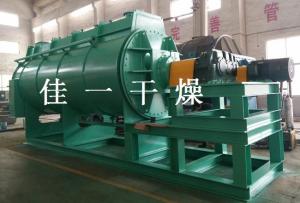

1、设备概述圆盘桨叶式干燥机主体由一个圆筒形的外壳和一组中心贯穿的圆盘组成。圆盘组是中空的,热介质从这里流过,把热量通过圆盘间接传输给污泥。污泥在圆盘与外壳之间通过,接受圆盘传递的热,蒸发水分。污泥水分蒸发形成的水蒸气聚集在圆盘上方的穹顶里,被少量的通风带出干化机。圆盘有两个作用:一是它给污泥提供足够大的换热面积;二是它缓慢转动,它上面的小推进器推动污泥向指定的方向流动并起到很好的搅拌作用。圆盘干化机利用每个圆盘的双面传热,可以在小空间里提供很大的换热面积,这使得圆盘干化机体型紧凑。圆盘的转动变频可调,转速约为5r/min,因此磨损很小。圆盘盘面与轴是垂直的,所以它本身的转动不影响污泥的流向,圆盘边缘有一些小桨叶,这些小桨叶有一定的倾角,既帮助污泥定向流动,又起到搅拌的作用。外壳是不动的,它容纳污泥和污泥蒸发产生的水蒸气。外壳内壁有固定的刮刀。刮刀很长,伸到圆盘之间的空隙,防止有大块污泥固结在盘片上。与圆盘上的桨叶类似,固定刮刀也起到搅拌的作用。

2、设备结构

筒体近似一个圆柱体外壳,上部高起,空出容纳物料废蒸汽的空间,并设有废蒸汽出口。

转盘中心轴是干化转盘的承载部件,它是一个中空轴,所有的转盘焊接在这个中空轴上。每片转盘由两个对扣的圆盘焊接而成。中心轴内腔与所有转盘内腔相连通。为了提高转盘的坚固性,空心转盘内腔分布着许多铆钉,铆钉两端支撑着左右两个圆盘。
